ビジュアリロスレス圧縮 固定長 【RGB/YCbCr版】

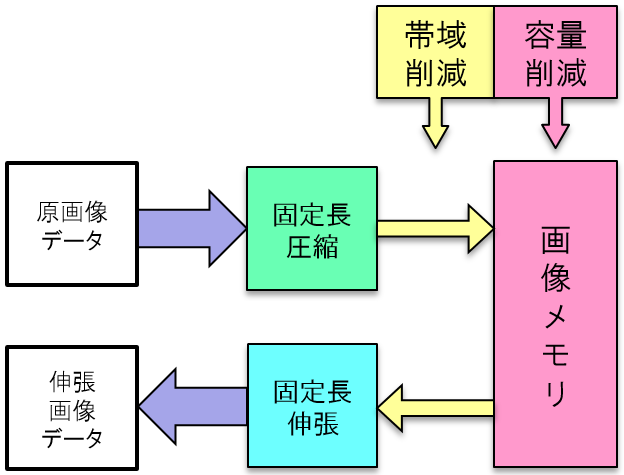

TMC独自の圧縮アルゴリズムにより、画質の劣化を最小限に抑えつつ、完全に独立した小ブロック単位で処理する、画像の固定長圧縮／伸張機能を実現しました。この技術を使用することにより、画像データ処理に要するメモリ容量、データ伝送帯域、消費電力を大幅に削減することができます。
| 圧縮率 | TMC 製品型番 |
画素フォーマット ／ビット深度 |
処理 ブロックサイズ |
スループット | |
| 圧縮 | 伸張 | ||||
| 1/2 | TM273O3 | RGB / 8bpc | 2行2列 | 1pixel / clk | 1pixel / clk |
| 1/2 | TM273Q3 | RGB / 8bpc | 1行4列 | 1pixel / clk | 1pixel / clk |
| 1/3 | TM273P3 | RGB / 8bpc | 2行8列 | 4pixel / clk | 4pixel / clk |
| 1/3 | TM27363 | RGB / 12bpc | 2行8列 | 2pixel / clk | 4pixel / clk |
| 1/4 | TM273I3 | RGB / 8bpc | 4行4列 | 2pixel / clk | 4pixel / clk |
| 1/4 | TM273F3 | RGB / 10bpc | 4行4列 | 2pixel / clk | 4pixel / clk |
| 1/6 | TM273M3 | RGB / 10bpc | 4行4列 | 2pixel / clk | 4pixel / clk |
| 1/3 | TM273H3 | YCbCr444 / 8bpc | 2行8列 | 2pixel / clk | 4pixel / clk |
| 1/6 | TM273E3 | YCbCr422 / 10bpc | 4行8列 | 4pixel / clk | 4pixel / clk |
用途に応じた最適化設計により、コンパクトな回路規模及び超低消費電力性能を実現しました。また、処理単位を小さい矩形状の画素集合（ブロック）とすることで、以下の特長を有しています。
| 圧縮フォーマット | TMCオリジナル圧縮形式 |
| 圧縮単位 | ブロック（ブロックサイズは各IP毎に固定） |
| 圧縮率 | ブロック毎に固定レート |
| レート制御 | 不要 |
| インターフェース仕様 | データとデータイネーブル |
色空間については、YUVにも対応します。
ビジュアリロスレス圧縮 固定長 【RAW（Bayer版】
TMC独自の圧縮アルゴリズムにより、画質の劣化を最小限に抑えつつ、完全に独立した小ブロック単位で処理する、RAW画像用の固定長圧縮/伸張機能を実現しました。この技術を使用することにより、RAW画像データ処理に要するメモリ容量、データ伝送帯域、消費電力を容易に削減することができます。
| 圧縮フォーマット | TMCオリジナル圧縮形式 |
| 圧縮単位 | 8行8列 |
| 圧縮率 | ブロック毎に固定レート |
| レート制御 | 不要 |
| インターフェース仕様 | データとデータイネーブル |
| マルチビット深度対応版 | 8, 10, 12, 14, 16bpcに対応、出力ビットは256bit固定 |
| 圧縮率可変版 | ビット深度12bpc固定、圧縮率30/50/75％に切り替え |
ビジュアリロスレス圧縮 固定長 【単コンポーネント版】
TMC独自の圧縮アルゴリズムにより、画質の劣化を最小限に抑えつつ、コンポーネント毎に完全に独立した小ブロック単位で処理する、画像用の固定長圧縮/伸張機能を実現しました。この技術を使用することにより、様々なフォーマットの画像データ処理に要するメモリ容量、データ伝送帯域、消費電力を容易に削減することができます。
| 圧縮フォーマット | TMCオリジナル圧縮形式 |
| 圧縮単位 | 1行8列 |
| 圧縮率 | 1/2 |
| レート制御 | 不要 |
| インターフェース仕様 | データとデータイネーブル |
下図の様に各コンポーネント信号の行き先が別のケースなどに最適です。
